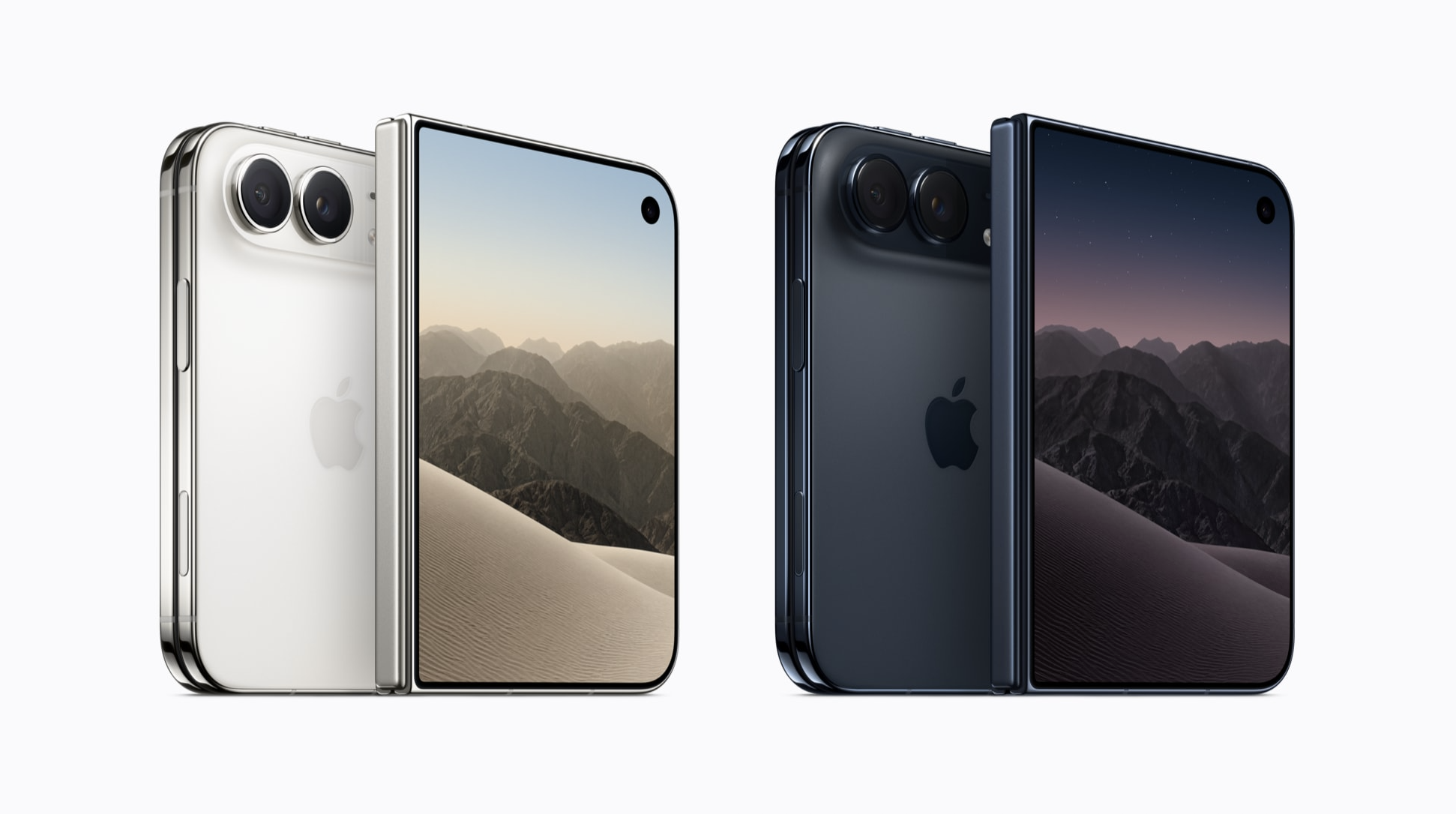

Składany iPhone Duo okiem serwisanta: konstrukcja zawiasu, elastyczny ekran OLED i wyzwania naprawcze

Podczas gdy rynek zachwyca się premierą składanego smartfona od Apple – iPhone Duo – w świecie profesjonalnego serwisu patrzymy na ten sprzęt z zupełnie innej perspektywy: fizyki materiałów, mikromechaniki, architektury PCB oraz podatności na uszkodzenia.

Składana konstrukcja to rewolucja w portfolio producenta z Cupertino, ale dla użytkownika oznacza całkowicie nowy zestaw potencjalnych problemów technicznych. Jak zbudowany jest iPhone Duo, co znajduje się wewnątrz zawiasu i dlaczego naprawa elastycznego panelu będzie jednym z najbardziej wymagających procesów w historii serwisu urządzeń mobilnych? Przyjrzyjmy się szczegółom.

1. Elastyczny ekran OLED i warstwa UTG – fizyka kontra codzienność

Tradycyjne smartfony Apple od lat wykorzystują hartowane tafle szkła (Ceramic Shield), które zapewniają wysoką sztywność strukturalną i odporność na zarysowania. W przypadku składanego iPhone Duo zasady gry drastycznie się zmieniają.

Podatność na punktowy nacisk

Ekran wewnętrzny to ultracienkie szkło (UTG – Ultra Thin Glass) połączone z polimerową powłoką ochronną. Choć pozwala ono na wielokrotne zginanie wzdłuż osi zawiasu, posiada minimalną odporność na nacisk punktowy:

• Brak możliwości wymiany „samej szybki”: W klasycznym iPhonie pękniętą szybkę często można oddzielić na separatorze kriogenicznym lub podciśnieniowym i przeprowadzić refabrykację matrycy. W matrycy elastycznej warstwy organiczne OLED są bezpośrednio spojone z podłożem – jakiekolwiek uszkodzenie mechaniczne oznacza konieczność wymiany kompletnego, zintegrowanego modułu.
• Drobinki brudu w kieszeni: Wystarczy twarde ziarnko piasku lub okruch dociśnięty podczas zamykania połówek obudowy, by przebić cienką warstwę polimeru i bezpowrotnie zniszczyć ścieżki emisyjne matrycy (martwe piksele, czarna plama lub pionowa linia na całej długości zgięcia).

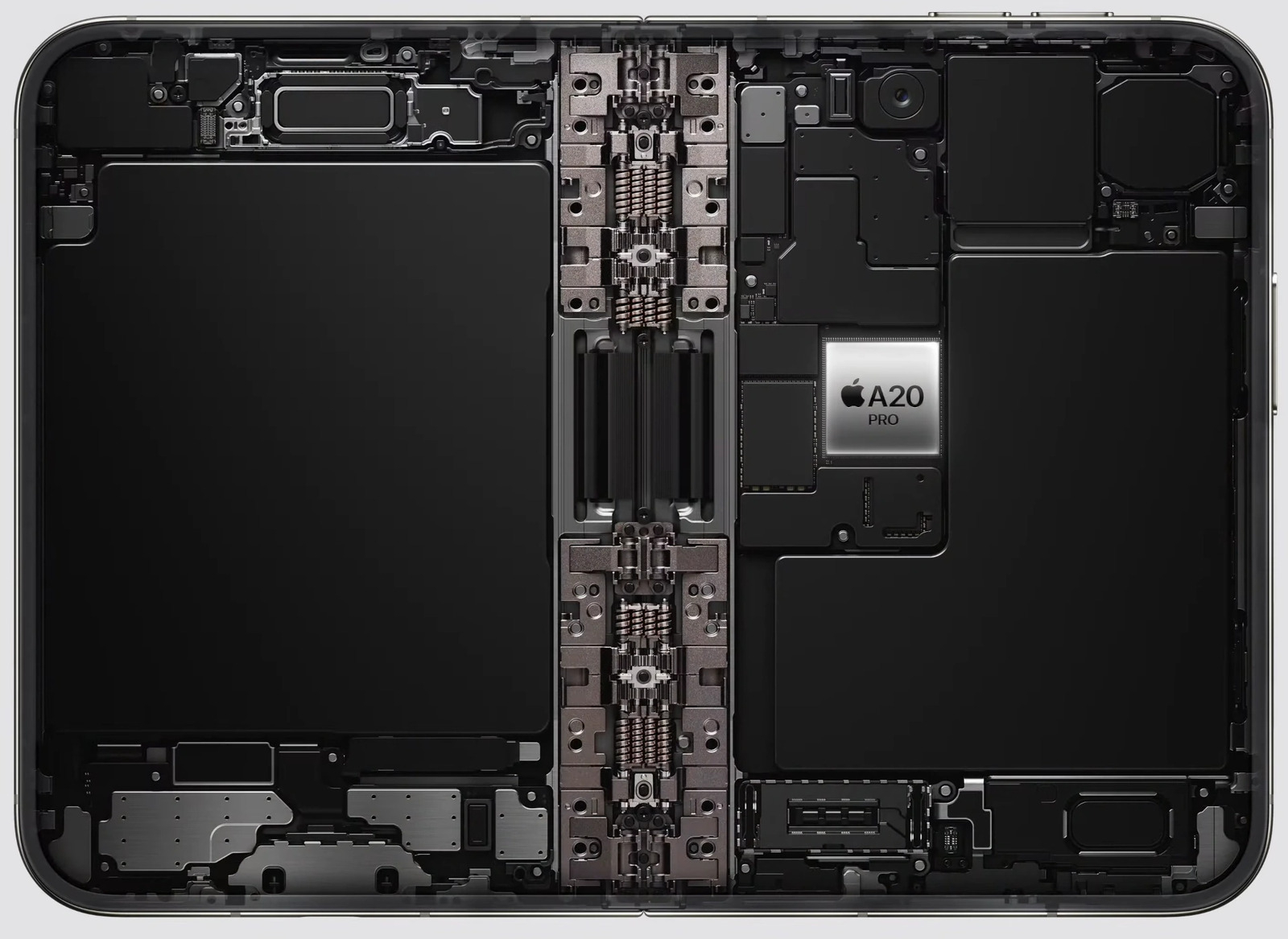

2. Mechanizm zawiasu i taśmy FPC – mechaniczne wąskie gardło

Najbardziej obciążonym elementem iPhone Duo jest sam mechanizm składania. Wymaga on precyzyjnego zsynchronizowania przekładni, które pozwalają na ruch obudowy bez naciągania delikatnego panelu OLED.

Zmęczenie materiału w taśmach połączeniowych

Komunikacja między obiema częściami urządzenia (kontrolerami dotyku, podsystemem audio, kamerami i magistralami zasilania) odbywa się za pośrednictwem wielowarstwowych taśm elastycznych (FPC – Flexible Printed Circuit).

• Mikropęknięcia ścieżek: Każde otwarcie i zamknięcie urządzenia powoduje zginanie miedzianych ścieżek przewodzących wewnątrz taśmy. Po setkach tysięcy cykli zjawisko zmęczenia materiału może prowadzić do przerw w obwodach magistrali I2C/SPI czy linii zasilających.
• Objawy usterki: Brak reakcji na dotyk w dolnej partii, zniekształcenia dźwięku lub losowe restarty urządzenia przy próbie rozłożenia ekranu pod określonym kątem.

Wyzwanie szczelności (klasa IP)

W tradycyjnym iPhonie szczelność uzyskuje się za pomocą formowanych uszczelek pod wyświetlaczem oraz klejów ciśnieniowych. W mechanizmie zawiasowym obecne są ruchome mikroszczeliny. Zapewnienie pełnej ochrony przed wnikaniem pyłu i cieczy jest fizycznie znacznie trudniejsze, co oznacza, że zawias stanowi potencjalną drogę wnikania wilgoci bezpośrednio do wnętrza korpusu.

3. Architektura wnętrza: dwie baterie i rozdzielone zasilanie

Aby zachować symetrię wyważenia oraz minimalną grubość obu skrzydeł, Apple zastosowało architekturę dwukomorową.

Podwójne pakiety zasilania a układ PMIC

• Urządzenie mieści dwa niezależne ogniwa litowo-jonowe, połączone równolegle magistralą zasilania.
• Zarządzanie takim pakietem wymaga zaawansowanej telemetrii ze strony układu zarządzania energią (PMIC) oraz precyzyjnego balansu ogniw na poziomie układów zabezpieczających BMS.
• W przypadku zużycia lub degradacji chemicznej jednego z ogniw, cała sekcja zasilania traci stabilność napięciową, co wymusza jednoczesną wymianę obu pakietów baterii i ich ponowne programowanie serwisowe.

Serializacja i parowanie komponentów

Apple konsekwentnie rozwija procedury parowania sprzętowego części. W iPhonie Duo możemy spodziewać się ścisłej serializacji kontrolera ekranu składanego, czujników kąta otwarcia (Hall sensor) oraz modułów biometrycznych z procesorem głównym. Oznacza to, że jakiekolwiek naprawy będą wymagały nie tylko precyzyjnych narzędzi mechanicznych, ale także zaawansowanego oprogramowania diagnostycznego i programatorów magistral.

Podsumowanie i werdykt serwisu

iPhone Duo to bez wątpienia inżynieryjny majstersztyk, który wyznacza nowy kierunek w portfolio Apple. Warto jednak pamiętać, że urządzenia o konstrukcji składanej wymagają od użytkownika znacznie większej kultury użytkowania:

• Unikania zamykania ekranu przy obecności twardych drobin.
• Rezygnacji z agresywnego docisku matrycy twardymi przedmiotami.
• Świadomości, że upadek na krawędź zawiasu może wiązać się z kosztowną naprawą całego szkieletu urządzenia.

W iPhoneFix na bieżąco analizujemy dokumentację techniczną, schematy i rozwiązania konstrukcyjne nowych architektur Apple. Złożone układy, mikroelektronika i naprawy płyt głównych to nasza codzienność – będziemy bacznie przyglądać się zachowaniu zawiasów oraz matryc w pierwszych egzemplarzach trafiających na stół diagnostyczny.

Najczęściej zadawane pytania (FAQ)

Czy w iPhonie Duo da się wymienić tylko pękniętą szybkę ekranu wewnętrznego?

Nie. Ze względu na zintegrowaną konstrukcję ultracienkiego szkła UTG i elastycznej matrycy OLED, uszkodzenie mechaniczne wierzchniej warstwy wymaga wymiany całego modułu wyświetlacza.

Co zrobić, gdy w szczelinę zawiasu dostanie się piasek lub brud?

Pod żadnym pozorem nie należy używać igieł, sprężonego powietrza pod wysokim ciśnieniem ani agresywnych środków chemicznych, które mogą uszkodzić mikroszczotki ochronne i taśmy elastyczne. W takiej sytuacji najlepiej oddać urządzenie na profesjonalne czyszczenie ultradźwiękowe i demontaż serwisowy.

Dlaczego taśmy w zawiasie mogą ulec uszkodzeniu?

Taśmy sygnałowe FPC pracują w trybie ciągłego zginania dynamicznego. Mimo zastosowania stopów o wysokiej sprężystości, po setkach tysięcy cykli dochodzi do zjawiska mikropęknięć w miedzianych ścieżkach transmisyjnych, co może objawiać się przerwami w działaniu dotyku lub problemami z zasilaniem.
